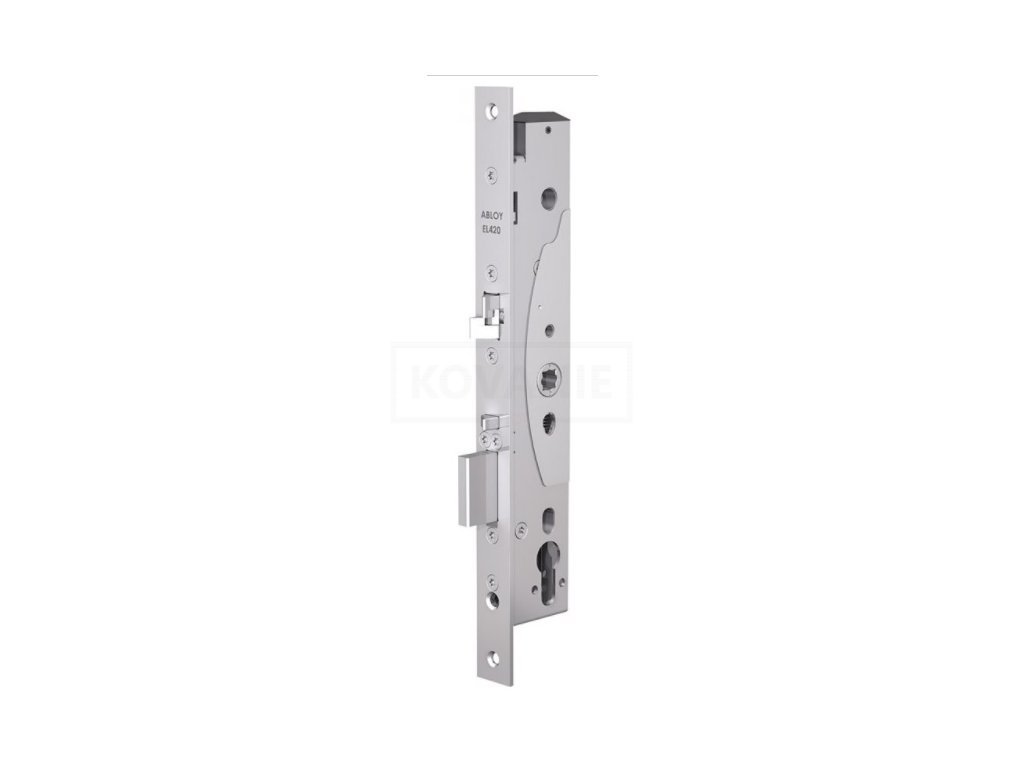

ASSA ABLOY elektromotorický zámok EL420
Kód: EL000916 EL000791 EL001311 EL000792 Zvoľte variantSúvisiaci tovar
Podrobný popis
Použitie:
- pre vnútorné aj vonkajšie rámové dvere s úzkym profilom rámu
- vhodný pre dvere s veľkým počtom priechodov 200 a viac za deň
- zámok môže byť ovládaný výstupným kontaktom z čítačky kariet, klávesnice, pohybového čidla, tlačidlom, apod.
- zámok ABLOY EL420 je možné použiť v spojení s rôznymi typmi pohonov dverí, viď. kapitola "Pohony dverí"
- určený ako pre priechodné dvere s čítačkou na oboch stranách, tak aj pre vstupné dvere, ktoré sú ovládané elektricky len z vonkajšej strany - z vnútornej strany antipanic funkcia vždy umožňuje otvoriť dvere stlačením kľučky = núdzový východ
- je možné použiť do požiarne odolných dverí
Výhody:
- pravoľavý - obojsmerná strelka
- samozamykací - pri každom zatvorení dverí sa automaticky vysunie závora zámku
- istené zamykanie zámku - v zamknutom stave je vysunutá závora a zároveň je blokovaná strelka zámku - zámok je zaistený v dvoch bodoch
- jednotné napájanie 12 - 24 V DC, 12 - 18 V AC
- rýchle odomknutie zámku 0,7s
- možnosť monitorovania činnosti zámku - viď. "Signalizácia" v časti "Technické údaje".
Certifikácia:
Trezor test - Bezpečnostná trieda 4
NBÚ - Overenie spôsobilosti technického prostriedku typu: 2 Bodové hodnotenie technického prostriedku podľa prílohy č.1 vyhlášky č. 528/2005Sb., o fyzickej bezpečnosti a certifikácii technických prostriedkov: SS4=2
ČSN EN 1627 - Odolnosť proti násilnému vniknutiu
ČSN EN 179 - Pre únikové východy
ČSN EN 1125 - Pre panikové únikové východy
ČSN EN 1634-1 - Pre požiarne odolné dvere
STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu
Funkcie zámku:
- Po príchode aktivačného signálu je motoricky zatiahnutá závora dovnútra zámku a následne odblokovaná strelka. Zámok je odomknutý a dvere je možné otvoriť jednoduchým zatlačením
- Po uzavretí dverí je zaisťovacia strelka spoločne s hlavnou strelkou zatlačená o protiplech do tela zámku a po vyskočení hlavnej strelky do zárubne dôjde k automatickému vysunutiu závory a následnému zablokovaniu strelky. Zámok je uzamknutý v dvoch bodoch a je elektromotoricky chránený proti vysunutiu závory mimo zárubne.

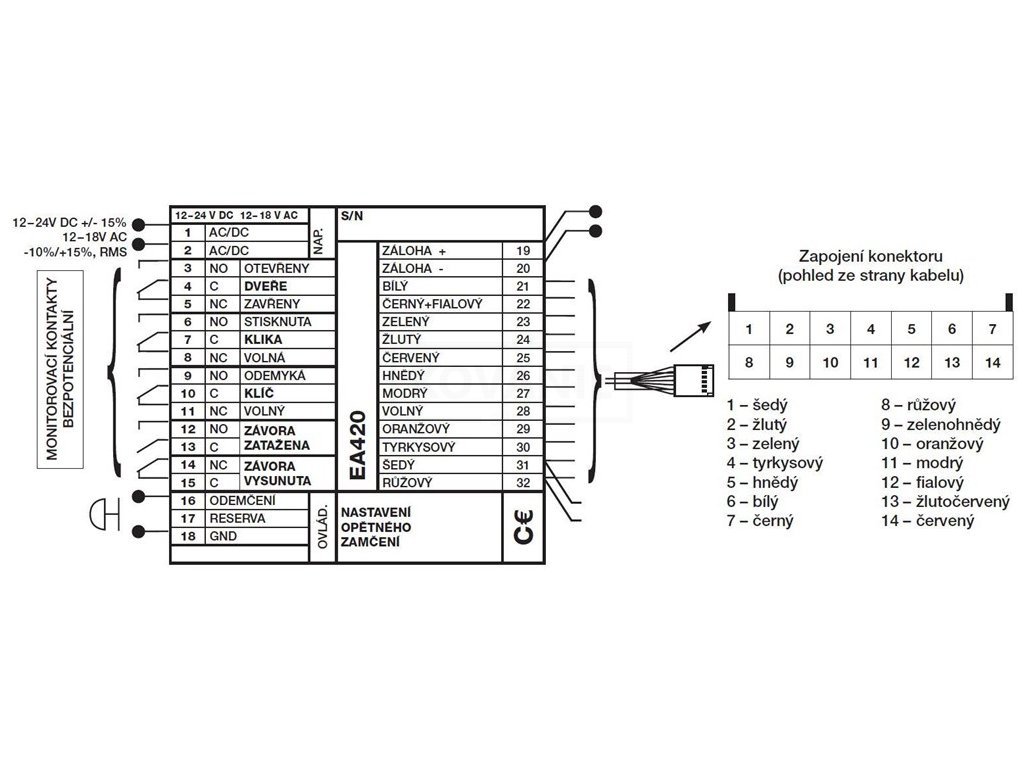

- Zámok je prepojený s externou ústredňou EA420, ktorá je súčasťou dodávky.
- V prípade výpadku napájania zostáva zámok v uzamknutom stave.
- Zámok je vždy možné odomknúť cylindrickou vložkou z oboch strán dverí alebo stlačením kľučky z vnútornej strany dverí, tzv. antipanic funkcie.
Poznámka:
Zámok je vybavený konektorom pre pripojenie k externej ústredni pomocou kábla EA218 (EA219). Kábel musí byť vedený od zámku rámom dverí cez zadlabaciu priechodku (EA280, 10314-10-00) alebo povrchovú priechodku (8812, TSB - C) do zárubne dverí a následne potom do externej ústredne EA420. V súvislosti s normou STN EN 1125 odporúčame použiť priečne panikové kovanie effeff 8000, ktoré je obzvlášť vhodné pre rámové dvere.
